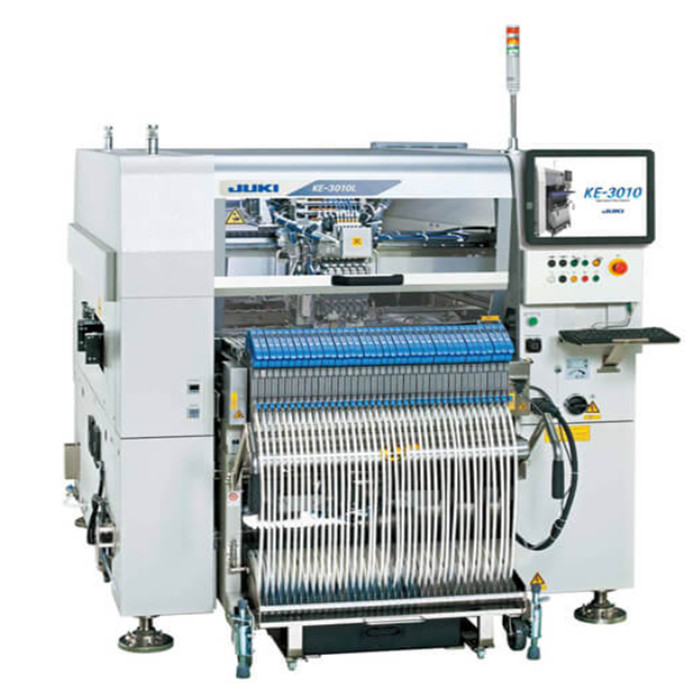

6 bocais PWB 23500CPH SMT Chip Mounter Juki Ke-3010

Tamanho da placa

Tamanho de M (330×250 milímetro)

L tamanho (410×360 milímetro)

Tamanho L-largo (510×360 milímetro) *1

Tamanho do XL (610×560 milímetro)

Aplicabilidade a PWB longo (L tamanho) *2

800×360mm

Aplicabilidade a PWB longo (tamanho L-largo) *2

1,010×360mm

Aplicabilidade a PWB longo (tamanho) do XL *2

1,210×560mm

Altura componente

6mm

12mm

Tamanho componente

Reconhecimento do laser

0402(01005) ~33.5mm

Reconhecimento da visão

Câmera padrão

3mm*3~33.5mm

Câmera de alta resolução

1.0×0.5mm*4~20mm

Velocidade da colocação

Microplaqueta

Situação ótima

23,500CPH

IPC9850

18,500CPH

IC *5

9,000CPH *6

Precisão da colocação

Reconhecimento do laser

±0.05 milímetro (±3σ)

Reconhecimento da visão

±0.04 milímetro

Entradas do alimentador

Max.160 em caso da fita de 8mm
(em um alimentador dobro elétrico da fita) *7

*1

O tamanho L-largo é opcional

*2

A aplicabilidade ao PWB longo é opcional.

*3

Quando usando MNVC. (opção)

*4

KE-3010: Ao usar a câmera de alta resolução e o MNVC. (opção)

*5

Tato eficaz: A velocidade da colocação de IC indica um valor calculado obtido quando a máquina coloca 36 100 pinos ou mais) ou de BGA componentes de QFP ((256 bolas ou mais) na placa do tamanho do A M. (CPH=number dos componentes colocados para de uma hora)

*6

Valor calculado ao usar MNVC e ao pegarar os componentes simultâneos com todos os bocais.
MNVC é opção no KE-3010.

*7

Ao usar o alimentador dobro elétrico EF08HD da fita.
