A picareta de JUKI KE-2070 e a linha de produção de alta velocidade do PWB do diodo emissor de luz da máquina do lugar fazem à máquina o diodo emissor de luz do PWB Chip Mounter de SMD que faz a máquina
Picareta de JUKI KE-2070 e máquina do lugar Especificação:
| Modelo | JUKI KE-2070 |
| Circunstância | Usado |
| Espessura do PWB | 0,40 milímetros (minuto) -4 milímetros (máximo) |
| Aplicável Componente | 0402-50mm * 50mm (MICROPLAQUETA, ÉBRIO, CONCESSÃO, MELF, QFP, CONECTOR, PLCC) |
| Altura componente | 0.3mm-10.5mm. |
| Passo do Pin (minuto) | 0.4mm |
| Dimensões componentes | 0.5mm * 1.0mm (minuto), 23.5mm * 23.5mm (máximo) |
| Montando a velocidade (máxima) | 0,32 segundos/MICROPLAQUETAS, 1,8/segundo QFP) 8000 microplaqueta/ hora |
| Montando a precisão | ± 0.09mm do ± 0.1mm/microplaqueta (quando reconhecimento do laser)/QFP (reconhecimento do laser) |
| Minuto do tamanho da carcaça | 50 * 30milímetro |
| Tamanho da carcaça Máximo | 410 * 360mm |
| Type dos componentes | Máximo 20 * 20 milímetros, podem ser P afixado 0,4 milímetro Pino IC de BGA e de PLCC |
| Poder | AC200V monofásico, 50HZ, 2.5KVA |
| Pressão de ar e consumo do ar | 0,5 ± 0.05Mpa, 150N1/minuto |
| Dimensões | 1400 * 1300 * 1551 milímetros |
| Peso |
1150 quilogramas |
A máquina de alta velocidade KE-2070 da colocação é apropriada para a colocação de alta velocidade de máquinas pequenas e do não-componente da microplaqueta da colocação e colocação de alta velocidade de componentes pequenos.
Faz não somente o componente do reconhecimento do laser correspondem a uma vasta gama, mas igualmente com a opção de MNVC, pode executar o reconhecimento da imagem da elevada precisão de componentes pequenos de IC, apoiando a linha flexível configuração da produção.
Componentes da microplaqueta: 23,300CPH (reconhecimento do laser/melhores circunstâncias) (0,155 segundos/microplaqueta) 18,300CPH (laser recognition/IPC9850)
Componentes de IC: 4,600CPH (reconhecimento da imagem/ao usar opção de MNVC)
Colocação head×1 do laser (6 bocais)
(inglês 01005) microplaqueta 0402 ~ elemento quadrado de 33.5mm
Reconhecimento da imagem (que usa a opção de MNVC: reconhecimento reflexivo/transmissivo, reconhecimento da bola)

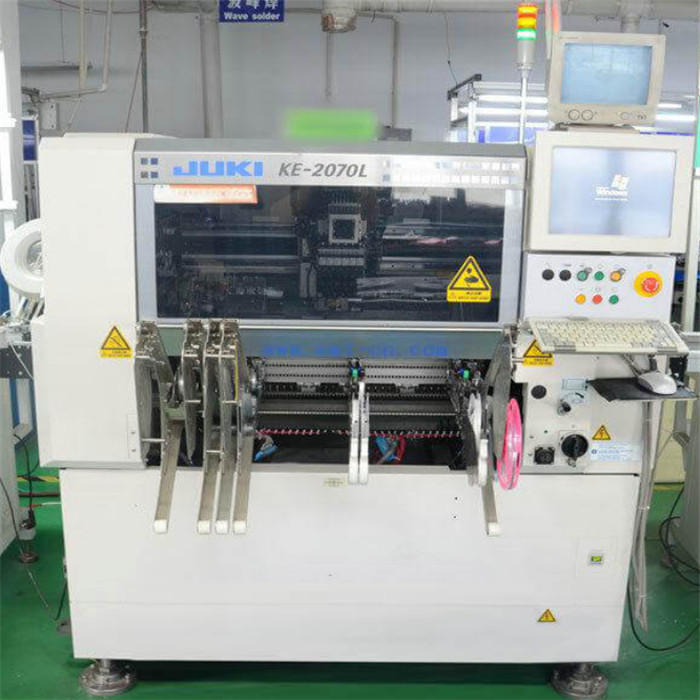

Mostra da imagem da máquina da picareta e do lugar de JUKI KE-2070:
