A picareta do smt de JUKI KE-3020V/3020VR e a máquina do lugar/conduziram a máquina da picareta e do lugar/picareta do smd e a máquina do lugar
máquina conduzida da picareta e do lugar Especificação:
Desempenho mais de alta qualidade, melhorado da máquina de uso geral de alta velocidade KE-3020V/3020VR da colocação, mais rapidamente, da produção, aprimoramento contínuo de produtos da série do KE, para conseguir uma linha elétrica de alta velocidade e de alta qualidade flexível estrutura da produção.
Componentes da microplaqueta: Microplaqueta 17,100CPH da microplaqueta 20,900CPH (reconhecimento do laser/melhor circunstância) (reconhecimento do laser/baseado em IPC9850)
Componentes de IC: 9,470CPH (reconhecimento da imagem/MNVC da utilização)
elemento do quadrado de 0402 (polegada 01005) chip~74mm, ou 50×150mm
KE-3020V: × 1 da cabeça da colocação do laser (6 bocais) + × principal 1 da colocação visual de alta resolução (1 bocal)
KE-3020VR: × principal 1 da colocação do laser (6 bocais) + 1 cabeça da colocação de IC com FMLA (1 bocal)
Adota o alimentador elétrico da dobro-trilha, que pode carregar até 160 tipos dos componentes.
MNVC é instalado como o padrão
Reconhecimento contínuo de alta velocidade da imagem
Componentes de fonte de alta velocidade da pálete (opção)
Corresponder à carcaça longa do tamanho (opção)
Corresponder para estalar a aplicação (opção)
Tamanho da carcaça:
Tipo carcaça de M (330mm×250mm)
L-tipo carcaça (410mm×360mm)
Tipo L-largo carcaça (510×360mm) *1
Tipo carcaça do XL (610mm×560mm)
A
Carcaça longa (especificação em forma de L) da carcaça *2,800×360mm
Placa longa (tipo L-largo especificação da placa) *2 1,010×360mm
Carcaça longa (tipo especificação da carcaça) *2 do XL, 1,210×560mm
Altura componente: especificações de 12mm, especificações de 20mm, especificações de 25mm (tipo especificações do XL da carcaça)
Tamanho componente: reconhecimento do laser, (inglês 01005) microplaqueta 0402 ~ componente quadrado de 33.5mm
Reconhecimento da imagem: câmera padrão, elemento quadrado de 3mm~74mm, ou 50×150mm
Câmeras de alta resolução (toda opcionais): elemento quadrado de 1.0mm×0.5mm*3~48mm, ou 24×72mm
Velocidade da colocação componente: componentes da microplaqueta, as melhores circunstâncias: 20,900CPH
IPC9850 17,100CPH, IC *4 componente, 9,470CPH *5
Precisão da colocação componente: reconhecimento do laser, ±0.05mm (Cpk≧1)
Reconhecimento da imagem: ±0.03mm (MNVC±0.04mm)
Tipos da colocação componente: até 160 tipos
(Converteu a 8mm a fita (ao usar um alimentador elétrico da fita da duplo-trilha)) *6

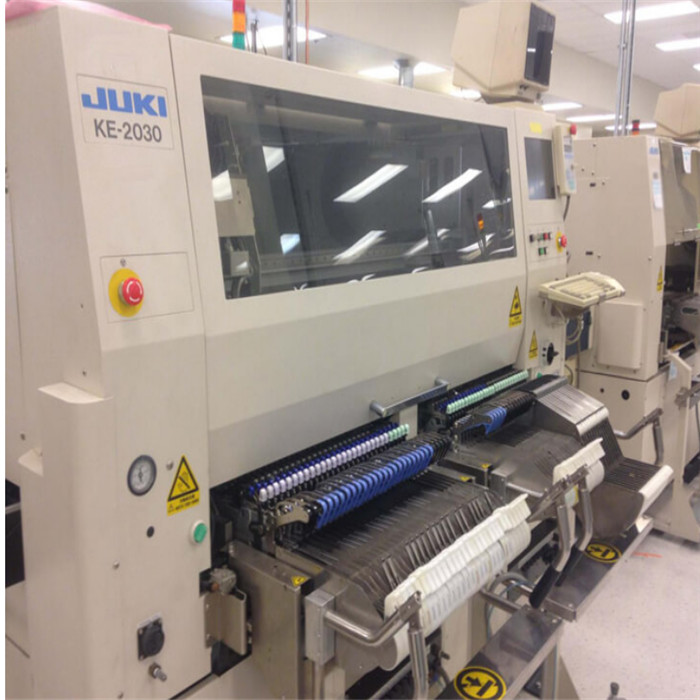

mostra conduzida da imagem da máquina da picareta e do lugar:
