picareta do diodo emissor de luz da máquina de SMT e máquina Multi-funcionais do lugar, máquina JUKI FX-3RA do mounter do bulbo SMD do diodo emissor de luz
Máquina JUKI FX-3RA do mounter de SMD Especificação:
Série: Série de FX
A máquina modular de alta velocidade, de alta qualidade, de capacidade elevada da máquina modular de alta velocidade alimentador elétrico/mecânico de FX-3RX da colocação (de correia pode ser usado na mesma máquina) da colocação, para melhorar a eficiência da produção, para criar os produtos de alta qualidade, e pode ser compatível com KE os produtos da série que são montados nas linhas de produção, correspondendo flexivelmente às várias aplicações de produção
Componentes da microplaqueta: 90,000CPH (0,040 segundos/microplaqueta, a melhor circunstância) 66,000CPH: microplaqueta (de acordo com o padrão IPC9850)
elemento do quadrado de 0402 chip~33.5mm
Reconhecimento do laser: ±0.05mm (±3σ)
A cabeça da colocação do laser é on-the-fly para o reconhecimento do voo
2 worktables/4 a colocação heads/24 da linha central arms/4 provê de bocal a estrutura
Adote o servo motor linear da linha central XY e o controle de laço fechado completo
Até 240 componentes podem ser carregados
Trole elétrico/mecânico da substituição
Nome do especificação da máquina do mounter do bulbo SMD do diodo emissor de luz/o modelo:
Máquina modular de alta velocidade FX-3RAL da colocação, máquina modular de alta velocidade FX-3RAXL da colocação
Tamanho da carcaça: para L carcaça (410×360mm)
Para as carcaças L-largas (510×360mm) *1
Para a carcaça do XL (610×560mm)
Carcaça longa *1: 800×360mm, 800×560mm
Altura componente: especificação de 6mm
Tamanho componente: identificação do laser, 0402 (inglês 01005) ~ 33.5mm
Velocidade da colocação componente
(Componentes da microplaqueta): As melhores condições, 0.040s/chip (90,000CPH) *2
IPC9850 66,000CPH*2
Precisão da colocação componente: reconhecimento do laser, ±0.05mm (±3σ)
Tipos da colocação componente: até 240 tipos (convertidos a 8mm a fita (ao usar um alimentador elétrico da fita da duplo-trilha))

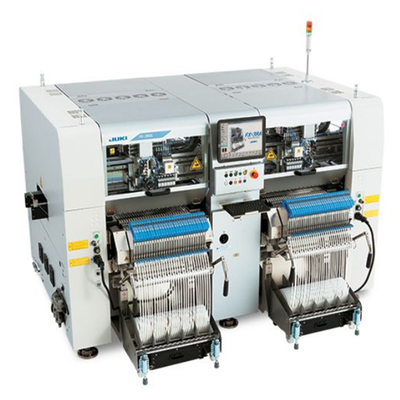

Mostra da imagem da máquina JUKI FX-3RA do mounter de SMD:
