A máquina usada original Samsung SM411 do mounter da microplaqueta de SMT escolhe e coloca a máquina

A máquina usada original Samsung SM411 do mounter da microplaqueta de SMT escolhe e coloca a máquina

whatsapp: +8613424013606, skype: sensenhenhao, wechat: JoyLY0322

NÓS somos fornecedor do apoio do smt para as peças da máquina do smt e o alimentador do equipamento .such as, bocal, cremalheira do carretel do smt do carro do armazenamento do alimentador, graxa do smt, misturador da pasta da solda, contador do smd, perfilador térmico de KIC, fita do smt e assim por diante.

Igualmente pode apoiar algumas partes originais do reparo da máquina.

Especificação da máquina da picareta SM411 e do lugar

Velocidade teórica 42,000CPH da microplaqueta
Montando a microplaqueta da escala 0402 ao 14mm o maior IC
Posicionando a precisão mais ou menos de 0.05mm
Tamanho 510 do PWB (L) 460 (W)
Tamanho 1.650 do equipamento (L) 1.690 (d) 1.535 (h)
Poder máximo 5.0k VA
Peso 1820kg do equipamento
O SM411 é baseado sobre na mosca, Samsung patenteado, máquina da meados de-velocidade da rápido-montagem

com arquitetura dupla do modilhão para componentes da microplaqueta 42.000 CPH,

Mundo dos componentes 30.000 CPH da CONCESSÃO (padrão IPC9850) o mais rápido em sua classe a velocidade do remendo.

E, é igualmente possível executar a elevada precisão microplaqueta de uma elevada precisão de 50 mícrons,

qual da microplaqueta 0402 mínima aos componentes do máximo 14mmIC até agora,

pode executar o remendo.

SM411 escolhem e colocam a vantagem da máquina:
Duplo-trilha paralela, segundos de tempo de manipulação 0 do PWB
Taxa material muito baixa da perda: dois dez milésimos
Sistema de reconhecimento voo-centrado original de Samsung (visão da mosca)
Função automática da identificação da posição componente do alimentador
Estrutura avançada do fio liso
Bocal antiestático do ESD
Alimentador sem parar novo
Gerente Management Features do PM:
O padrão IPC9850 pode montar 42,000CPH (microplaqueta 1608)
Sistema de movimentação duplo do manipulador (12 cabeças)
Em voo sistema de reconhecimento de imagens
sistema de movimentação duplo do servo motor da Y-linha central
Base padrão bilateral do alimentador
Podem ser instalados 120 alimentadores de correia de 8mm
Câmera do reconhecimento do ponto de referência
Dispositivo automático da substituição do bocal
Cor LCD
Sistema de transferência dobro do trilho
A largura do trilho ajusta automaticamente
Dispositivo de aperto da borda do PWB
Processo de alimentação que segue o sensor
Sistema operacional de Windows XP
Ordem e alimentação que classificam o programa de otimização automática
Um bocal padrão
Parâmetros de Samsung SM411
À maneira a visão do voo
Número do pórtico 2 dos eixos x dos eixos 6
Montando a microplaqueta de voo 1608 da visão da velocidade
CONCESSÃO 42.000 CPH (IPC9850)
30.000 CPH (IPC9850)
Montando o μ 3σ/microplaqueta do ± 50 da microplaqueta da precisão
(Baseado nas microplaquetas padrão)
Estreito passo montagem 0.1mm (0603)/0.15mm (1005)
Escala dos componentes de 0603 ~ microplaqueta de 14mm, QFP, BGA
(Opção: 0402 contacte-nos por favor. Mais informação estará disponível em cima de seu pedido.)
Passo mínimo do pino (QFP)
Mínimo bola passo (BGA) 0.5mm) (de QFP/0.65mm (BGA)
A altura máxima H = 12mm
Minuto 50 do tamanho da placa (milímetro) (L) x 40 (W)
510 máximos (L) x 460 (W)
(Único modo da pista, 460 (L) excesso: Nenhum amortecedor)
460 (L) x 250 (W) (modo duplo da pista)
610 (L) x 460/250 (W) (opção)
Espessura 0.38mm do PWB ~ 4.2mm
Número dos alimentadores 120ea/112ea (cambiador do alimentador)
Consumo de potência AC200 do consumo de potência/208/220/240/380/415 de V (50/60Hz, 3Phase)
5.0kVA máximo
Consumo do ar de 0,5 ~ 0.7MPa (5,1 ~ 7.1kgf/cm2), 300N? /Minuto
Peso 1,820kg
Dimensões (milímetro) 1.650 (L) 1.690 (d) 1.535 (h)

O cliente de Meraif em 35 países em torno da experiência de WorldSuccessful:

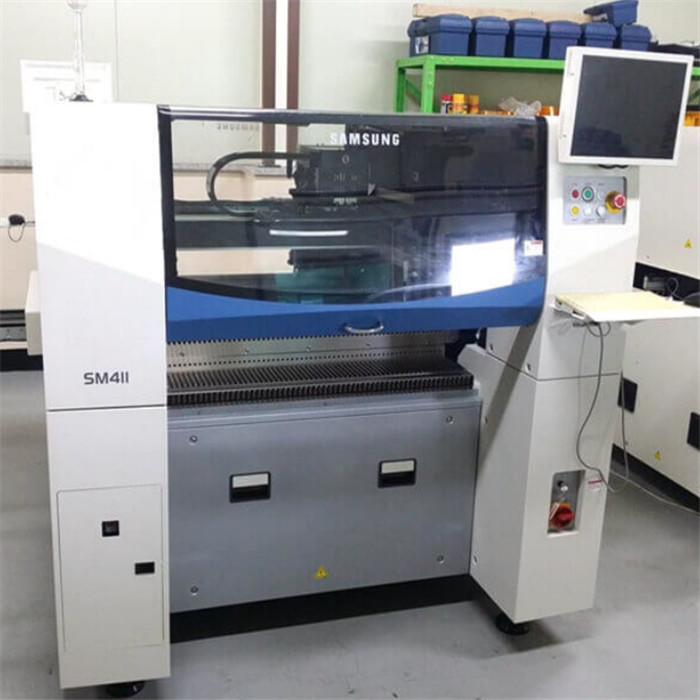

SM411 escolhem e colocam a mostra da imagem da máquina
