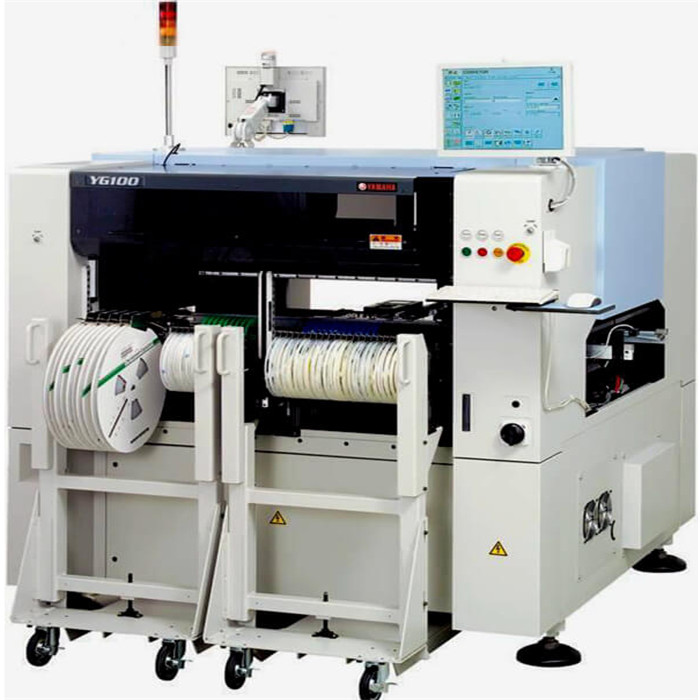

a linha de produção eletrônica alta velocidade automática completa da máquina de SMT usou a máquina Yamaha Chip Mounter YG100 da picareta e do lugar
NÓS somos fornecedor do apoio do smt para as peças da máquina do smt e o alimentador do equipamento .such as, bocal, cremalheira do carretel do smt do carro do armazenamento do alimentador, graxa do smt, misturador da pasta da solda, contador do smd, perfilador térmico de KIC, fita do smt e assim por diante.
Igualmente pode apoiar algumas partes originais do reparo da máquina.
1. As vantagens da máquina da colocação de YAMAHA YG100:
Montando a escala de 01005 micro-componentes (da polegada) aos componentes de 45mm.
Correspondência ao grande tamanho L510xW440mm da carcaça.
96 tipos de grandes variedades componentes.
Velocidade do remendo: 24000 CPH (0,15 seconds/CHIP)
Montando a precisão: (μ+3σ) ±0.03mm/CHIP
Repetibilidade (3σ): ±0.03mm/CHIP
Montando o tamanho do PWB: L50×W50mm~L510×W440mm
Os tipos componentes cercam o empacotamento: 120 tipos (convertidos a 8mm a fita)
2. Os parâmetros da máquina da colocação de YAMAHA YG100:
Componentes de SMD: 0402 (milímetro) - SOJ PLCC QFP BGA da CONCESSÃO dos componentes de 45MMX45MM
Os componentes de SMD podem ser colocados 100 tipos (8MM)
Tamanho de Mounter: L1650XW1562X1470
Especificação e detalhes de Yamaha YG100 como o seguimento:
1) Tamanho da placa: M-tipo: L460xW330 ~ L50xW50mm/t = 0,4 ~ 3.0mmL-Type:
L460xW440 ~ L50xW50mm/t = 0,4 ~ 3.0mm * uso do sATS: L460xW440 ~ L50xW50mm
2) Montando a velocidade: Microplaqueta: 0,15 segundos/padrões dos acessórios/32mm QFP: 1,70 segundos/acessórios 3)
Condições IPC9850: 17700CPH, microplaqueta: 0,20 segundos/acessórios
4) Montando a precisão: Microplaqueta: ± 0.05mm (3σ)/QFP: ± 0.05mm (3σ)
5) Montando o ângulo: (unidades 0.01±180°)
6) Componentes apoiados: 0402 à CONCESSÃO, SOJ, 84 pino PLCC, passo QFPBGA de 0.5mm,
CSP31mm, conector de 100mm, soquete de IC.
7) Altura das peças do equipamento: 15mm
8) Métodos da identificação da parte: sistema digital da multi-câmera da iluminação do multi-ângulo (34 pixéis),
multi-ângulo que ilumina o bom sistema da visão (79 pixéis).
9) Software da operação: YGOS (modo FullLine, OnLineHelp, acessórios ricos e órgãos internos)
10) Software da otimização: Serviços básicos (números da cabeça e do alimentador,
Especificado automaticamente pelo instalador)
11) Software de controle remoto: Seleto (funções em linha e autônomas disponíveis
12) Porto de comunicação: (O ethernet tem Lan&RS232C)
13) Dispositivo de segurança: Dispositivo de proteção principal da colisão em dois modos: SoftLimit e HardLimit.
O interruptor de CoverInterlock é usado para a prevenção da cabeça e de colisão.
14) Fonte de alimentação: C.A. 416~200V de 3 fases, V± 10%, 50/60Hz, 4.8kVA
15) Suprimento de ar: 5.5kg/) (de DryAir/140/min
16) Tamanho e peso: 1.650 (L) x1,562 (W) x1,850 (H) milímetro
17) Peso: 1,630kg
