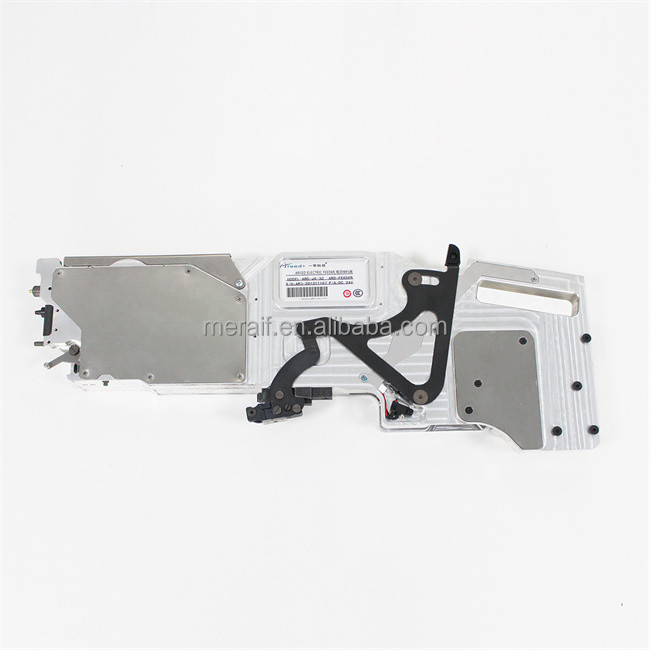

Alimentador do smt do alimentador do juki cf56mm do OEM para a máquina da picareta e do lugar
whatsapp: +8613424013606, skype: sensenhenhao, wechat: JoyLY0322
Nós somos fornecedor da solução do smt mais do que 16years.
Toda a linha da máquina do smt e peças, uma linha mais limpa da máquina de PCBA nós podemos o apoiar.
Alimentador eletrônico do OEM para a picareta da série de JUKI KE700 KE2000 FX JX KE3000 e a máquina do lugar
parâmetros do alimentador do juki cf56mm
Modelos aplicáveis: KE700 série da série KE3000 da série JX de FX da série da série KE2000
Alimentador alternativo: Alimentador do ATF FTF CTFR FTFR de CTF
Material principal: liga de alumínio de grande resistência
Posicionando o método: três-pino que posiciona o travamento da haste de conexão
Relação elétrica: relação do contato do único-pino
Tensão: DC24V
Atual: 0.5A | MÁXIMO 2.5A.
Método de uma comunicação: interruptor infravermelho intermitente
Modo da movimentação: movimentação elétrica
Velocidade de alimentação: passo de 68ms/pcs 4mm
Precisão de alimentação: Linha central ±0.05mm de X, linha central ±0.05mm de Y
Velocidade de alimentação: 80000CPH
Reciclagem da laminação: escaninho de armazenamento traseiro ou mecanismo de bobinamento da inclinado-tração
Pacote aplicável: Pacote de SMT do padrão de 8/12/16/24/32/44/56MM
Materiais aplicáveis: todos os materiais que podem ser empacotados em SMT padrão
Método de reabastecimento: a correia de emenda não é parada reabastecendo
Temperatura de trabalho: temperatura -20~65℃
Umidade de trabalho: umidade 20~90%RH, nenhuma condensação
Temperatura de armazenamento: temperatura -40~85℃
Umidade do armazenamento: umidade 10~95%
Teste do impacto da gota: 0.5kg/cm2 do corpo, nenhuma anomalia
Teste de envelhecimento: 1000 horas do trabalho contínuo sem anomalia
Registro de corrida: completo e consistente
Vida útil: >=20K hours.MIL-HDBK-217F (25℃)
observações do alimentador do juki cf56mm:
Exposição do passo: Indica a distância de alimentação
Mudança do passo: Clique o afastamento de alavanca.
Ajustamento de Y Dirction: Em ajustar o modo, as chaves avançam lentamente.
Instalação do sentido: A imprensa e a posse para 3 segundos e o indicador gerenciem amarelo para entrar no modo ajustando-se. Cargo atual das economias do clique quando se ajustar estiver completo no meio.
Indicador de trabalho: A luz verde indica a operação normal; a luz amarela indica o ajuste do estado; a luz vermelha indica a mensagem de erro.
Chave dianteira: Clique o botão dianteiro, a correia material avançará uma etapa, imprensa longa para avançar continuamente.
Chave de restauração: Quando a luz do ALIMENTADOR é vermelha, clique para restaurar ao estado normal.
Chave de Reverset: Clique o botão traseiro, a tira material irá para trás uma etapa, imprensa longa para ir para trás continuamente.
Tome a chave de Rell: Imprensa e para guardar o motor da fita para trabalhar, e pressionar o botão da fita para retrair automaticamente no escaninho da alimentação da laminação ao alimentar.
O motor deslizante substitui a movimentação do cilindro do alimentador tradicional, e a engrenagem do cobre da precisão substitui a movimentação mecânica da relação. Tomando o pino do contato elétrico e conectando a fonte de alimentação da segurança 24V, o sensor de proteção converte o sinal mecânico da máquina da colocação em um sinal elétrico e controla o alimentador para trabalhar.
Vantagem da elevação: Vasta gama de modelos materiais eletrônicos. 8mm é compatíveis com dois métodos de empacotamento da fita de papel, e as etapas de 1mm/2mm/4mm podem ser comutadas com um botão. Se AREED 8mm que o alimentador elétrico pode ser usado em vez dos três alimentadores originais de 8mm; um AREED12mm pode ser usado em vez dos alimentadores de 12mm e de 16mm.
Vantagem da precisão: O motor de movimentação corre com uma amplitude menor do que o cilindro, que reduz o desvio material causado pela vibração. As engrenagens de alimentação da elevada precisão são combinadas com os motores da elevada precisão para assegurar a alimentação exata todas as vezes. O calibrador auto-em desenvolvimento do ALIMENTADOR pode capturar o valor coordenado de X/Y de cada um que alimenta, e calcula CA \ valores do PC e do CPK para julgar a consistência da precisão de alimentação de cada ALIMENTADOR.
Vantagem da velocidade: velocidade de alimentação: O sensor da raspagem de Omron detecta rapidamente o sinal da máquina, o algoritmo auto-em desenvolvimento do software do painel de controlo é mais científico e o motor razoável, deslizante é equipado com a engrenagem da aceleração, velocidade de alimentação do ALIMENTADOR excede o limite do recolhimento de máquina da colocação.
Linha velocidade da mudança: descascando a fita diretamente acima, com sala de armazenamento independente do filme; a linha mudança do grupo não precisa de desmontar o alimentador, lembrete da abertura do armazém automático quando o material está completo, realiza verdadeiramente a função da mudança material sem parar, e a linha eficiência da mudança pode ser aumentada em mais de três vezes.
Vantagem da compatibilidade: Aplicável a todas as máquinas da plataforma do ALIMENTADOR da maquinaria de JUKI no mercado. É conveniente instalar os suportes condutores, sem mudar ou destruir as linhas originais, que é simples, segura e eficaz. Após a mudança, não interfere com a posição mecânica original do alimentador, e pode ser usado alternadamente ao mesmo tempo.
.
Método de alimentação
a estação de carregamento do alimentador do repare, a volta no poder suppy, o alimentador da montagem e para assegurar o poder estão ligada, chave do passo da imprensa escolher o passo direito.
Fita componente no suporte, fita da montagem da passagem através do guia de alimentação componente.
O guia de fita aberto, descasca fora a fita da camada da tampa e assegura-se de que o portador se sente no pino no fechamento de segurança de sprocket.secure.
Passe a fita da camada da tampa sobre a polia e entre o dente de engrenagem da tomada acima. Assegure-se de que a fita seja firmemente trava na engrenagem, tampa próxima.
