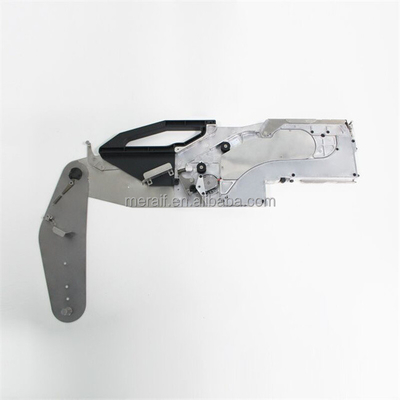

Alimentador 44MM do SME de Samsung das peças sobresselentes de OOEM SMT para a picareta de HANWHA Samsung e a máquina do lugar
whatsapp: +8613424013606, skype: sensenhenhao, wechat: JoyLY0322
Nós somos fornecedor da solução do smt mais do que 16years.
Toda a linha da máquina do smt e peças, uma linha mais limpa da máquina de PCBA nós podemos o apoiar.
Alimentador eletrônico do OEM para a picareta da série da manutenção programada de Hanwha e a máquina do lugar
Alimentador 44MM do SME para parâmetros de HANWHA
Modelos aplicáveis: todos os modelos de séries da manutenção programada
Alimentador alternativo: Alimentador do SME da manutenção programada
Material do corpo principal: liga de alumínio
Posicionando o método: trilho de guia que posiciona, travamento do dobro-pino da haste de conexão
Relação elétrica: Relação do contato de 5 PIN
Tensão: DC24V
Atual: 0.5A | MÁXIMO 2.5A.
Método de uma comunicação: Pulso
Modo da movimentação: movimentação elétrica
Velocidade de alimentação: passo de 68ms/pcs 4mm
Precisão de alimentação: Linha central ±0.05mm de X, linha central ±0.05mm de Y
Velocidade de alimentação: 80000CPH
Reciclagem da laminação: escaninho de armazenamento ou mecanismo de enrolamento traseiro da inclinado-tração
Pacote aplicável: Pacote de SMT do padrão de 8/12/16/24/32/44/56MM
Materiais aplicáveis: todos os materiais que podem ser empacotados em SMT padrão
Método de reabastecimento: reabastecimento total, reabastecimento da fita
Temperatura de trabalho: temperatura -20~65℃
Umidade de trabalho: umidade 20~90%RH, nenhuma condensação
Temperatura de armazenamento: temperatura -40~85℃
Umidade do armazenamento: umidade 10~95%
Teste do impacto da gota: corpo 0.5kg/cm2
Teste de envelhecimento: 1000 horas do trabalho contínuo sem anomalia
Registro da operação: Completo e consistente
Vida útil: >=20K hours.MIL-HDBK-217F (25℃)
Alimentador 44MM do SME para observações de HANWHA:
Exposição do passo: Indica a distância de alimentação
Mudança do passo: Clique o afastamento de alavanca.
Ajustamento de Y Dirction: Em ajustar o modo, as chaves avançam lentamente.
Instalação do sentido: A imprensa e a posse para 3 segundos e o indicador gerenciem amarelo para entrar no modo ajustando-se. Cargo atual das economias do clique quando se ajustar estiver completo no meio.
Indicador de trabalho: A luz verde indica a operação normal; a luz amarela indica o ajuste do estado; a luz vermelha indica a mensagem de erro.
Chave dianteira: Clique o botão dianteiro, a correia material avançará uma etapa, imprensa longa para avançar continuamente.
Chave de restauração: Quando a luz do ALIMENTADOR é vermelha, clique para restaurar ao estado normal.
Chave de Reverset: Clique o botão traseiro, a tira material irá para trás uma etapa, imprensa longa para ir para trás continuamente.
Tome a chave de Rell: Imprensa e para guardar o motor da fita para trabalhar, e pressionar o botão da fita para retrair automaticamente no escaninho da alimentação da laminação ao alimentar.
O motor deslizante substitui a movimentação do cilindro do alimentador tradicional, e a engrenagem do cobre da precisão substitui a movimentação mecânica da relação. Tomando o pino do contato elétrico e conectando a fonte de alimentação da segurança 24V, o sensor de proteção converte o sinal mecânico da máquina da colocação em um sinal elétrico e controla o alimentador para trabalhar.
Vantagem da elevação: Vasta gama de modelos materiais eletrônicos. 8mm é compatíveis com dois métodos de empacotamento da fita de papel, e as etapas de 1mm/2mm/4mm podem ser comutadas com uma chave. Se AREED 8mm que o alimentador elétrico pode ser usado em vez dos três alimentadores originais de 8mm; um AREED12mm pode ser usado em vez dos alimentadores de 12mm e de 16mm.
Vantagem da precisão: O motor de movimentação corre com uma amplitude menor do que o cilindro, que reduz o desvio material causado pela vibração. As engrenagens de alimentação da elevada precisão são combinadas com os motores da elevada precisão para assegurar a alimentação exata todas as vezes. O calibrador auto-em desenvolvimento do ALIMENTADOR pode capturar o valor coordenado de X/Y de cada um que alimenta, e calcula CA \ valores do PC e do CPK para julgar a consistência da precisão de alimentação de cada ALIMENTADOR.
Vantagem da velocidade: Velocidade de alimentação: O algoritmo auto-em desenvolvimento do software do painel de controlo é mais científico e razoável. O motor de piso é equipado com uma engrenagem da aceleração, e a velocidade de alimentação do ALIMENTADOR excede o limite de recuperação do alimentador da manutenção programada. Linha velocidade da mudança: descascando a fita diretamente acima, com sala de armazenamento independente do filme; a linha mudança do grupo sem desmontar o alimentador, lembrete da abertura do armazém automático quando o material está completo, realiza verdadeiramente a função da mudança material sem parar, e a linha eficiência da mudança pode ser aumentada em mais de três vezes.
Vantagem da compatibilidade: Aplicável a todas as plataformas do ALIMENTADOR da máquina da colocação da série da manutenção programada de HANWHA no mercado. Nenhuma necessidade de mudar ou destruir a linha original, simples, seguro e eficaz. Não interfere com a estação original do alimentador, e pode ser usada alternadamente ao mesmo tempo.
Método de alimentação
A fita da montagem no suporte, assegura-se de que fita da camada da tampa passe através do guia de alimentação componente.
Fechamento de segurança aberto, guia de fita aberto.
Descasque fora a fita da camada da tampa e assegure-se de que o portador se sente no pino na roda dentada.
Imprensa e fechamento de segurança aberto, guia de fita do colse e para assegurar o fechamento de segurança.
Passe a fita da camada da tampa sobre a polia e betwwen para pegar o dente de engrenagem. Assegure-se de que a fita seja firmemente trava na engrenagem, tampa próxima.
Manualmente vento para pegar a engrenagem para fixar e apertar a fita da camada da tampa, fita adicional da passagem na caixa de armazenamento.
