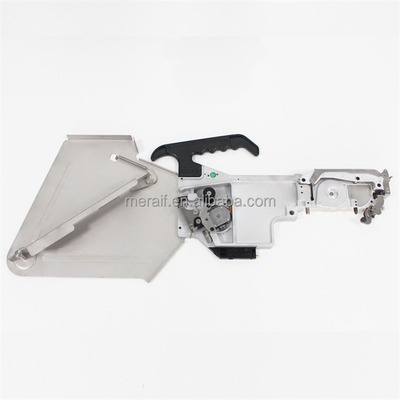

Alimentador do alimentador KJW-M1100-000 /KJW-M1100-022 FT 8*2mm do yamaha do smt do OEM
whatsapp: +8613424013606, skype: sensenhenhao, wechat: JoyLY0322
Nós somos fornecedor da solução do smt mais do que 16years.
Toda a linha da máquina do smt e peças, uma linha mais limpa da máquina de PCBA nós podemos o apoiar.
Alimentador eletrônico do OEM para a picareta da série de Yamaha YV YG e a máquina do lugar
Parâmetros do alimentador do FT 8*2mm
Modelo: YV-08/12/16/24/de 32mm
Modelos aplicáveis: Série da série YG de YAMAHA YV
Alimentador alternativo: Alimentador do FT FS do CL de FV
Material do corpo principal: liga de alumínio
Posicionando o método: trilho de guia dobro do pino que posiciona o travamento da haste de conexão
Relação elétrica: relação do contato do único-pino
Tensão: DC24V
Atual: 0.5A | MÁXIMO 2.5A.
Método de uma comunicação: Pulso
Modo da movimentação: movimentação elétrica
Velocidade de alimentação: passo de 68ms/pcs 4mm
Precisão de alimentação: Linha central ±0.05mm de X, linha central ±0.05mm de Y
Velocidade de alimentação: 80000CPH
Reciclagem da laminação: mecanismo de bobinamento da inclinado-tração
Pacote aplicável: Pacote de SMT do padrão de 8/12/16/24/32/44/56MM
Materiais aplicáveis: todos os materiais que podem ser empacotados em YMH padrão
Método de reabastecimento: reabastecimento total, reabastecimento da fita
Temperatura de trabalho: temperatura -20~65℃
Umidade de trabalho: umidade 20~90%RH, nenhuma condensação
Temperatura de armazenamento: temperatura -40~85℃
Umidade do armazenamento: umidade 10~95%
Teste de envelhecimento: 72 horas do trabalho contínuo sem anomalia
Registro da operação: completo e consistente
Vida útil: >=20K hours.MIL-HDBK-217F (25℃)
O motor deslizante substitui a movimentação do cilindro do alimentador tradicional, e a engrenagem do cobre da precisão substitui a movimentação mecânica da relação.
Tomando o pino do contato elétrico, conectando a fonte de alimentação da segurança 24V, o sensor de proteção converte o sinal mecânico da máquina da colocação
Um sinal elétrico é gerado controlar o alimentador para trabalhar.
Vantagem da elevação: Vasta gama de modelos materiais eletrônicos. 8mm é compatíveis com dois métodos de empacotamento da fita de papel, e as etapas de 1mm/2mm/4mm podem ser comutadas com uma chave. Se AREED 8mm que o alimentador elétrico é usado em vez dos três alimentadores originais de 8mm.
Vantagem da precisão: O motor de movimentação corre com uma amplitude menor do que o cilindro, que reduz o desvio material causado pela vibração. As engrenagens de alimentação da elevada precisão são combinadas com os motores da elevada precisão para assegurar a alimentação exata todas as vezes. O calibrador auto-em desenvolvimento do ALIMENTADOR pode capturar o valor coordenado de X/Y de cada um que alimenta, e calcula CA \ valores do PC e do CPK para julgar a consistência da precisão de alimentação de cada ALIMENTADOR.
Vantagem da velocidade: velocidade de alimentação: O sensor da raspagem de Omron detecta rapidamente o sinal da máquina, o algoritmo auto-em desenvolvimento do software do painel de controlo é mais científico e o motor razoável, deslizante é equipado com a engrenagem da aceleração, velocidade de alimentação do ALIMENTADOR excede o limite do recolhimento de máquina da colocação.
Linha velocidade da mudança: descascando a fita diretamente acima, com sala de armazenamento independente do filme; a linha mudança do grupo sem desmontar o alimentador, lembrete da abertura do armazém automático quando o material está completo, realizando verdadeiramente a função da mudança material sem parar, e a linha eficiência da mudança pode ser aumentada em mais de três vezes.
Vantagem da compatibilidade: Aplicável a todas as máquinas da plataforma do ALIMENTADOR da maquinaria de YAMAHA no mercado. É conveniente instalar os suportes condutores, sem mudar ou destruir as linhas originais, que é simples, segura e eficaz. Após a mudança, não interfere com a posição mecânica original do alimentador, e pode ser usado alternadamente ao mesmo tempo.
