A picareta do mounter de Hanwha SM320 e a máquina flexíveis SAMSUNG SM320 SMT do lugar usaram a máquina
whatsapp: +8613424013606, skype: sensenhenhao, wechat: JoyLY0322
NÓS somos fornecedor do apoio do smt para as peças da máquina do smt e o alimentador do equipamento .such as, bocal, cremalheira do carretel do smt do carro do armazenamento do alimentador, graxa do smt, misturador da pasta da solda, contador do smd, perfilador térmico de KIC, fita do smt e assim por diante.
Igualmente pode apoiar algumas partes originais do reparo da máquina.
Samsung SMT SM320 é um Mounter universal, pode produzir partes pequenas de materiais da MICROPLAQUETA,
mas igualmente pode produzir o material de QFP, apropriado para a produção em escala reduzida de produtos independentes,
mas igualmente pode ser usado na linha de Mounter da torreta da alto-vida para o processamento multi-funcional da microplaqueta.
O equipamento, tamanho pequeno, peso leve, não esclarece o lugar.
SM320 popular. Máquina e altamente confiável altamente flexíveis, fáceis de usar. Visão completa com 6
cabeças da colocação, cada um com iluminação individual permitindo 6 componentes totalmente diferentes a
seja alinhado - - na mosca. Câmera de vista ascendente permitindo a colocação dos componentes para baixo ao passo da ligação de 0.4mm.
Especificação flexível do mounter de Hanwha SM320:
Velocidade teórica da microplaqueta: 18500CPH
Montando a microplaqueta da escala 0402mm ~ 55mm IC
Precisão da colocação mais ou menos 0.03mm
Tamanho 510 * 460-460 * 400mm do PWB
Tamanho do equipamento 50 x 40 milímetros ~ 460 x 400mm
Método componente da identificação
VISÃO DE VOO + VISÃO DA FASE
Montando a eficiência
Sistema de reconhecimento da câmera do voo
MICROPLAQUETA 1608 18500 CPH (IPC9850)
CONCESSÃO 15000 CPH (IPC9850)
QFP 5500 CPH (IPC9850)
Sistema fixo da visão da câmera
1,4 SEGUNDO/QFP208 (PADRÃO DA FONTE DA BANDEJA)
Os componentes podem ser escala montada
VISÃO DE VOO: 1005 ~ 22mmIC (opção: 0603 ~ 12mmIC/0402 ~ 7mmIC)
Montando o tamanho: Visão padrão da fase (FOV 35) ~ 32mmIC
(Passo 0.4mmQFP/0.75mmBGA/~ 55mm (MFOV))
Visão padrão da fase (FOV 45) ~ 42mmIC (passo 0.5mmQFP/1.0mmBGA/~ 55mm (MFOV))
Visão padrão da fase (FOV 20) ~ 17mmIC (passo 0.3mmQFP/0.5mmBGA)
Passo de Min.lead (QFP) FOV10
0.3mm (QFP) /0.65mm (BGA)
Passo de Min.Ball (BGA)
FOV15
0.5mm (QFP) /0.75mm (BGA)
FOV25
0.5mm (QFP) /0.75mm (BGA)
Max.Height
H12mm (padrão de voo da câmera)
H15mm (padrão de voo da câmera)
Tamanho da placa do PWB
o tamanho o menor
50 (L) * 40 (W)
o tamanho o mais grande
460 (L) * 400 (W)/opção: 510 * 460, 640 * 510
Espessura da placa do PWB
0.38mm-4.2mm
Instale o número do alimentador
120ea/112ea (que entram o carro)
Consumo da pressão e da potência
fonte de alimentação
AC220/220/240V (50/60HZ, FASE 3) (opção: 340/380/415V)
Pressão de ar
5kg/m2, 260 NI/MINUTO
Peso da máquina
1800KG
Tamanho da máquina
1650 LITROS * D 1680 * H 1530
Experiência bem sucedida:
O cliente de Meraif em 35 países em todo o mundo
1. Nós temos ajudado clientes a construir em todo o mundo muitas fábricas novas.
2. Treinando mais de 500 peritos e técnico para clientes.
3. Tornou-se o sócio chinês o mais seguro para você.
Para a instalação da fábrica de SMT, nós podemos fazer para você:
1. Nós fornecemos a solução completa de SMT para você
2. Nós fornecemos a tecnologia de núcleo nossos equipamentos
3. Nós proporcionamos a maioria de serviço profissional da tecnologia
4. Nós temos a experiência rica na instalação da fábrica de SMT
5. Nós podemos resolver toda a pergunta sobre SMT

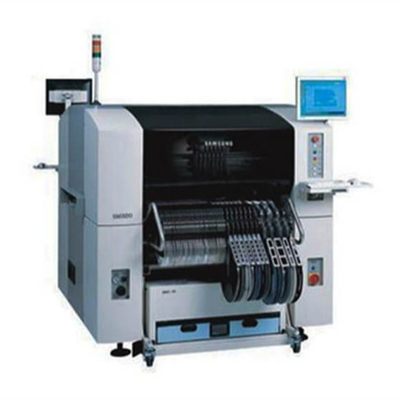

Mostra flexível da imagem do mounter de Hanwha SM320
